GPU 显存、缓存与互联：从一个字节到一个推理集群

1. 问题不是“有多少显存”，而是“谁在等谁”

一次 decode iteration 同时要读取权重、读取历史 KV、写入新的 K/V、执行 attention 和 MLP，并在必要时把分片结果发给其他 GPU。即使权重总量能够装入 HBM，服务仍可能慢：某个 rank 在等 all-reduce，某个 NIC 正被 KV 迁移占满，或者 paged KV 的地址翻译让 kernel 无法连续读取。

因此应把内存和网络看作一张分层数据图，而不是两个独立容量表。图中的顶点是权重 shard、activation、KV page、通信 buffer、CPU staging buffer 和 SSD/object-store block；边是 GPU 内 load/store、NVLink、PCIe、DMA、RDMA 和存储网络。端到端延迟由关键路径上最慢的一条边决定。

因此，同一模型换了 batch、上下文长度或并行度，瓶颈可能从算力转到 HBM，再转到通信。性能诊断应从该请求实际读写的数据和同步点开始。

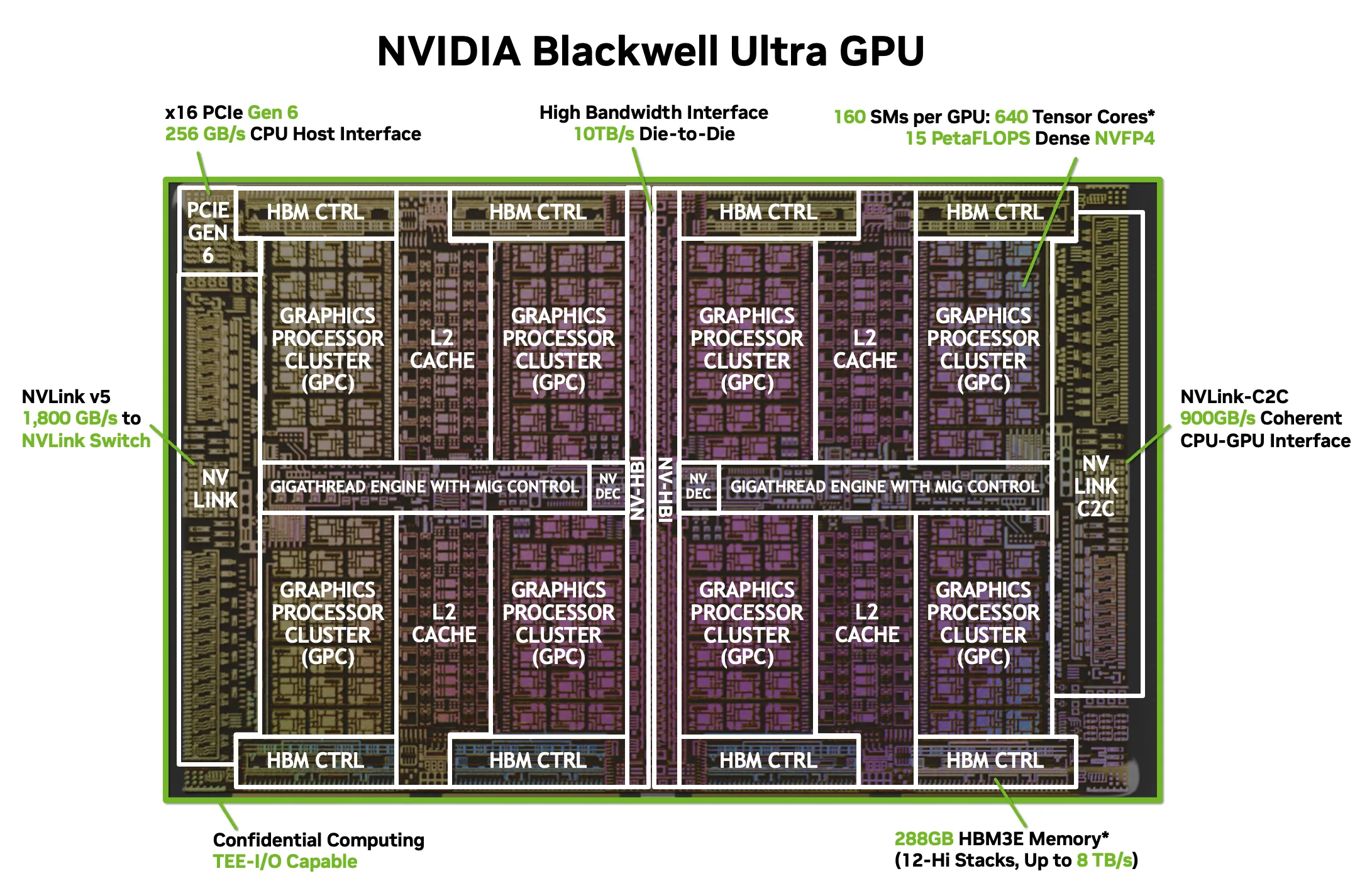

2. GPU 存储层级：寄存器、shared memory、L2、HBM 不是可互换的“缓存”

寄存器和 shared memory 服务于一个 SM 内正在运行的线程块，容量小、延迟低，但不能当作跨 kernel 的稳定存储。L2 在整个 GPU 内共享，能为重复访问、通信 kernel 和小型元数据提供复用；HBM 才是权重、KV 和大部分 activation 的持久工作集。再往外是 host DRAM、NVMe、远端 DRAM 或对象存储，它们容量更大但路径和软件栈更长。

“缓存”这个词容易掩盖语义差异。L2 是硬件替换策略管理的性能缓存；paged KV 是 runtime 管理的逻辑缓存；远端 KV 是带目录、版本和传输协议的分布式对象。它们的命中、失效和失败恢复机制完全不同。

3. 一次 token 的端到端数据路径

以 tensor parallel 的 decoder layer 为例，GPU 先从 HBM 读取本地 weight shard 与当前 activation，GEMM 产出局部结果；行并行边界需要 reduce-scatter 或 all-reduce，通信库把分片放到可 DMA 的 buffer，经 GPU fabric 或 NIC 发往其他 rank；随后 attention 读取 block table 指向的历史 KV，并把当前 token 的 K/V 写到新 page。若模型有 MoE，还会多一次按专家目的地 pack、all-to-all、grouped GEMM、再 combine 的路径。

上式不是精确模拟器，但足以避免一类错误：把每个阶段单独 benchmark 后相加。可重叠的阶段要取最大值，存在数据依赖的阶段必须串行；而同一 HBM、L2、SM 或 NIC 上的竞争又会降低“有效”带宽。

4. 所有权、地址与完成事件：分布式显存的三个基本状态

一个可被远端访问的块至少要有三个独立概念：owner 表示谁负责生命周期和释放；location 表示物理地址目前在哪张 GPU/哪一层；validity 表示当前版本是否已经写完、可被消费者读取。把它们混成“缓存命中”会产生最难排的偶发错误。

block metadata = {
  block_id, request_id, model_epoch,
  owner_rank, replica_locations[],
  logical_length, physical_address,
  version, state: ALLOCATED | COPYING | COMMITTED | EVICTING | FREED
}

consumer may read ⇔ state == COMMITTED ∧ model_epoch matches ∧ version matches

GPU Direct RDMA 只减少数据复制，不替你定义上述协议。发送端写完 GPU buffer 后必须发布 completion；接收端必须在 DMA 完成和 metadata commit 都成立后把页放入 block table；超时重试必须幂等，避免同一请求写入两份不一致 KV。

5. 互联拓扑：带宽数字不能替代路径

节点内 GPU 常通过专用 GPU fabric 连接，跨节点则多经过 PCIe、NIC、ToR 和 spine。相同“每卡带宽”并不保证相同的 application bandwidth：GPU 对之间的 hop、是否共享交换芯片、NIC 是否靠近对应 GPU、是否跨 NUMA，都会改变延迟和可并发流量。

拓扑发现应该来自机器真实的 PCIe/GPU/NIC 连线和交换网络，而不是 GPU 编号。部署时将 TP group 放在同一高速域，将跨域容量优先分给 DP、可延迟的 prefill、冷数据迁移或经过专门评估的 EP group，是一个稳健起点。

6. NVLink、PCIe 与 RDMA 各自解决什么问题

GPU fabric 的目标是给 GPU 之间提供高带宽、低软件开销的直接路径，适合逐层同步。PCIe 既是 GPU 与 NIC/DPU 的 I/O 总线，也可能承载较慢的设备间搬运；它的拓扑、代际和共享根端口会影响实际吞吐。RDMA 则是 NIC 代表应用 DMA 到远端注册内存的编程模型，适合跨节点 P2P、collective 和 KV 传输。

它们不是替代关系：一次跨节点 GPU-to-GPU 传输往往既需要 GPU fabric 或 HBM DMA，又需要 PCIe/NIC 与 RDMA，再经过以太网或 InfiniBand。优化只盯一个名词会漏掉瓶颈，例如 NIC 速率足够但 GPU 到 NIC 路径跨 NUMA，或 RDMA retry 增多但应用只看到了 TBT 变差。

7. 并行策略如何消耗显存和链路

TP 切分线性层，但每层带来同步，最依赖低延迟互联；PP 减少单卡权重/activation 压力，却让请求经过更多 stage；EP 把专家分散，计算稀疏但引入两次 all-to-all；DP 复制完整权重，几乎不产生逐 token 通信，却增加总 HBM 占用。不同方案不能用“卡数相同”直接比较。

更完整的并行推导见 06 并行与放置；collective 算法、NIC 队列和拓扑映射见 07 通信与拓扑。本页的重点是：任何并行方案都在重分配“本地 HBM 工作集”与“跨设备同步次数”的成本。

8. KV cache：从连续 tensor 到可迁移的页表

注意力需要读取历史 token 的 K/V。若为每条请求分配连续最大长度 buffer，长度不确定会造成大量内部碎片；paged KV 将其切成固定大小 block，用 block table 将逻辑 token 区间映射到物理页。这样可以按需增长、共享前缀、回收尾部，也为跨 worker 迁移提供对象边界。

分页并没有让 KV 免费。block table lookup、非连续 gather、不同请求长度、page allocation 和 eviction 都需要 kernel 与控制面协同。长上下文的 decode 往往首先受 KV 读取的 HBM 带宽制约；将冷页放到 host/SSD/远端 tier 后，还要把缺页、预取、传输和 DMA 完成放入 TTFT/TBT 的预算。

与数据中心 KV 调度相连的完整机制见 08 数据中心 KV 与 PD；单机 KV 布局与 prefill/decode 区别见 03 GPU 算子。

9. 性能模型：容量、带宽、延迟和不均衡要分开算

容量问题问“能否存下”，带宽问题问“单位时间能搬多少”，延迟问题问“一个依赖何时解除”，不均衡问题问“哪个 rank 最晚结束”。这四项相互影响，但不能互相替代。比如 KV 量化可以解决容量，却让解码、重排或精度处理增加计算；增加 TP 可以减小 weight shard，却把每层通信放到关键路径。

实测时要同时保存模型 shape、精度、batch、上下文分布、并行 mesh、拓扑和并发流量。只报告“GB/s”或“tokens/s”无法解释下一次换模型、换上下文或换机架后为何失效。

10. 正确性不变量：性能优化不能破坏请求语义

• 版本不变量：所有权重、RoPE 配置、adapter 和 KV 必须属于同一可比较的 model epoch；不能用旧模型的前缀 KV 直接服务新版本。
• 完成不变量：消费者只能读取已完成 DMA 且 metadata 已提交的 buffer/page；CUDA event、RDMA completion 与目录提交不能省略任一个。
• 唯一释放不变量：KV page 通过 reference count、lease 或 epoch 安全释放；迁移、共享前缀与请求取消都不能造成 double free。
• 顺序不变量：token 的逻辑位置、attention mask 和 page 有效长度一致；收到更快的分片不等于可重排语义。
• 拓扑不变量：communicator 只能包含健康且版本一致的 rank；重建 group 时旧请求要 drain 或有明确迁移协议。

这些不变量是性能工程的护栏。把 copy 和 compute 重叠、让远端读取 KV、做 speculative prefetch 都可以，但每项优化都要说明它在哪个事件之后变得可见、失败时如何回滚。

11. 失败模式：慢不是唯一后果

显存碎片会表现为“总空闲很多但大页分配失败”；L2/HBM 争用会造成随机 TBT spike；all-to-all 的 expert 热点会让一个 rank 拖慢整层；网络拥塞可能放大 RDMA retry、ECN/PFC 事件；worker 重启可能留下目录里指向失效显存的条目。若只重试请求，隐藏的所有权错误会在压力下再次出现。

12. 可观测性：把请求、GPU、NIC 和页表放在同一条 trace 上

推理监控若只看 GPU utilization，很容易把“GPU 正忙”误判为“GPU 有效计算”。每个请求至少应有可关联的 trace id；每一次 KV transfer、collective 和 page eviction 都带 request/model/worker 维度。这样才能把 TTFT 或 TBT 尖峰追溯到具体的 HBM kernel、通信 group 或远端页缺失。

• GPU：SM occupancy、kernel duration、HBM read/write、L2 hit proxy、allocator/fragmentation、CUDA stream dependency。
• 通信：collective bytes、algorithm/protocol、per-rank duration、P2P P50/P99、NIC TX/RX、retry、ECN/CNP/PFC、queue depth。
• KV：logical tokens、resident pages、hit/miss、prefix sharing、copy bytes、eviction reason、remote fetch latency、directory epoch。
• 服务：TTFT、TBT、goodput、abort rate、queue time、模型和并行配置版本。

需要同时看毫秒级与分钟级窗口。分钟级平均带宽能发现容量规划问题，毫秒级队列和 P99 才能解释用户看见的卡顿。

13. 部署例子：两组高速域如何服务一个 MoE 模型

设想一个机架有两个 8-GPU 高速域，每个 GPU 有本地 NIC。第一种部署是 TP8 + DP2：每个域内部放一份完整 replica，逐层 TP 同步不离开高速域，请求在两个副本间负载均衡。这是最易验证的低尾延迟基线。

当模型或专家容量要求 EP16 时，两个域共同构成一个 expert group。此时所有 token 不应逐个跨节点发送：先在域内按目标域聚合，再跨 NIC 发送大块分片，接收侧再分发给本地 expert。路由器还要限制任一 expert 的 capacity，并在热专家持续出现时调整 placement 或 admission，不能只靠网络增速。

若同时引入 prefill/decode 分离，KV 迁移不应与 EP all-to-all 无限制争抢同一 NIC。为 decode-critical KV 设置 credit 和可观测队列，为 bulk prefetch/迁移设置限速，才有可能在高峰保持 P99。

14. 2026 公开状态：从“单卡显存”转向可组合的内存与 fabric

截至 2026 年，公开的 GPU、机架级系统和推理运行时讨论已经把 HBM 容量、高带宽 GPU fabric、scale-out NIC、KV 分层与动态并行放进同一个设计空间。实际产品规格、互联协议和软件支持矩阵会快速变化，因此部署不能把某张新品的峰值指标直接当作服务 SLO；应以厂商当前公开规格、节点拓扑发现和自身 trace 为准。

这些变化让状态可以在更多层级移动：权重可分片、KV 可分层、通信可分层，节点也可按角色池化。网络扩展了可用的数据路径，却没有取代显存；与此同时，目录、版本、拥塞控制和故障恢复都进入了关键路径。训练与推理共用集群时，它们还会与 checkpoint、权重分发和 rollout 流量相互影响，见 18 训练与推理共用集群。

15. 公众号选题映射：本页为什么这样组织

下表只把公开归档中的文章标题作为选题入口和阅读线索，不复制或镜像原文；技术解释由本页独立撰写。归档页并非原始公众号全文，链接和可访问性会随第三方站点变化。完整目录与来源边界见 相关公众号内容目录 和 来源与证据。

16. 实施检查清单

1. 采集真实 GPU/NIC/PCIe/fabric 拓扑，生成 placement 可用的图，而不是手写卡号规则。
2. 按真实 prompt/output/并发分布测 HBM、P2P、all-reduce、all-to-all 与 KV transfer 的 P50/P99。
3. 为每种 KV 位置定义 owner、epoch、completion、lease 和释放路径，注入 worker/网络失败验证恢复。
4. 将 TP group 固定在低延迟域；跨域流量明确标为 EP、PD 或背景任务，并设置容量和优先级。
5. 把请求 trace 与 GPU timeline、NIC counter、block table 事件关联，先定位关键路径再调参。
6. 在模型版本、量化、adapter、RoPE 或并行 mesh 改变时使不兼容 KV 和 communicator 显式失效。

完成这六项后，显存和网络不再是一张静态硬件清单，而是一套可验证、可回滚、可演进的推理状态系统。
